کانکتور فیبر نوری 38999



کانکتور فیبر نوری 38999 دارای سه-اتصال سریع رشته سر، موقعیت یابی پنج کلید با جفت شدن کور، ضد-عملکرد جفت گیری اشتباه و عملکرد ضد لرزش- است. کانکتور از 316 لیتر یا مواد آلیاژ آلومینیوم ساخته شده است. کانکتور تلفات کم و قابلیت اطمینان بالایی دارد. جداسازی قطعات برای نصب در سایت راحت است. این محصول دارای ویژگی های ضد آب، ضد گرد و غبار و مقاومت در برابر خوردگی است. مشخصات فعلی عبارتند از: 2 هسته ای، 4 هسته ای، 6 هسته ای، 8 هسته ای و ... در عین حال می توان آن را با توجه به نیاز مشتریان نیز سفارشی کرد.





● اندازه و عملکرد رابط مطابق با استاندارد GJB599A (MIL-DTL-38999) Ⅲ، استاندارد ARINC801
● مناسب برای هوانوردی، الکترونیک، کشتی و سایر سیستم‌ها، برای ارتباطات نوری چند کاناله
● پوسته بیرونی می تواند از مواد و پوشش های مختلف ساخته شود تا نیازهای محیطی مختلف را برآورده کند
● موقعیت یابی پنج دکمه-، با عملکرد جفت گیری کور و ضد- جفت گیری اشتباه
● اتصال سریع سه سر نخ -، با مکانیسم ضد شل شدن
● پین‌ها و بوش‌های سرامیکی برای ایجاد اتصال لب به لب دقیق تماس‌ها استفاده می‌شوند
● انواع تغییرات دم در دسترس است
● یک سوکت آداپتور (هوا-اختیاری محکم) برای خلاص شدن از قید کابل‌های نوری وجود دارد









● افت درج: کمتر یا مساوی 0.6dB
● دمای عملیاتی: -55 درجه --85 درجه
● لرزش: 10 هرتز-2000 هرتز، چگالی طیفی توان 0.4G2/Hz، ریشه شتاب میانگین مقدار مربع 23.1
● شوک: 2940 متر بر ثانیه، مدت زمان 3 میلی‌ثانیه، نرخ تغییر سرعت 2.96 متر بر ثانیه
● عمر مکانیکی: 500 بار
● مقاومت کششی: بیشتر یا مساوی 720 نیوتن (سازگار با کابل های نوری بالای 5.0 میلی متر). بزرگتر یا مساوی 68 نیوتن (جهش قطعه تماس 2 میلی متر)
● هوابندی (قابل استفاده برای سوکت آداپتور هواگیر): نشت گاز کمتر یا مساوی 1*10-9 Pa.m3/S، اختلاف فشار بین داخل و خارج 1 اتمسفر است.
● عملکرد پاشش نمک: بیشتر یا مساوی 500 ساعت (فولاد ضد زنگ)، بیشتر یا مساوی 200 ساعت (آلیاژ آلومینیوم با روکش کادمیوم)، بیشتر یا مساوی 48 ساعت (آلیاژ آلومینیوم با روکش نیکل)





● هوانوردی
● الکترونیکی
● سلاح
● کشتی
● برق
● سیستم ارتباطی فیبر نوری مورد نیاز محیط خشن در فضای باز

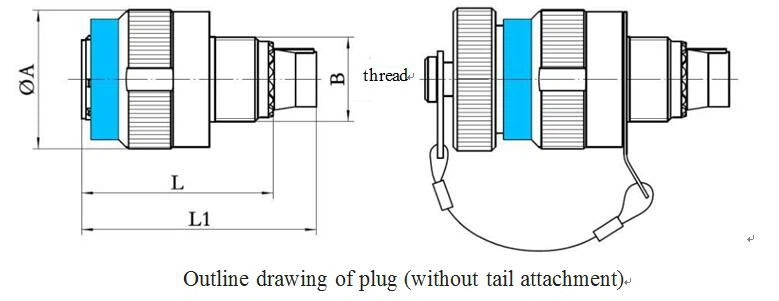

نامگذاری مدل پلاگین

هیچ یک از کانکتورهای بالا حاوی کنتاکت نیستند

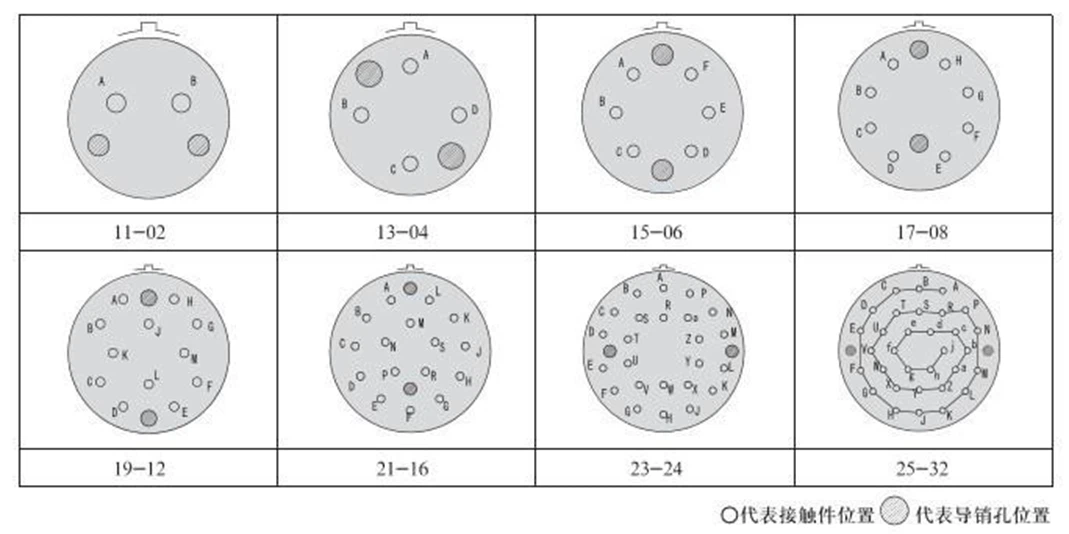

نشان دهنده موقعیت تماس استموقعیت سوراخ پین راهنما را نشان می دهد







شل NO.	کد پوسته	حداکثر	موضوع	L حداکثر	حداکثر L1
11	B	25.00	M15x1-6g	32	42
13	C	29.40	M18x1-6g	32	42
15	D	32.40	M22x1-6g	32	42
17	E	35.60	M25x1-6g	32	42
19	F	38.50	M28x1-6g	32	42
21	G	41.70	M31x1-6g	32	42
23	H	44.90	M34x1-6g	32	42
25	J	48.00	M37x1-6g	32	42



سوکت



شل NO.	کد پوسته	A حداکثر	B حداکثر	C حداکثر	D نخ	E	F	G	H	J	K مینی	M مینی
11	B	20.90	36.50	2.50	M15x1-6g	26.20	20.62	18.26	3.25	4.93	15.88	20.22
13	C	20.90	36.50	2.50	M18x1-6g	28.60	23.01	20.62	3.25	4.93	19.05	23.42
15	D	20.90	36.50	2.50	M22x1-6g	31.00	24.61	23.01	3.25	4.93	23.01	26.59
17	E	20.90	36.50	2.50	M25x1-6g	33.30	26.97	24.61	3.25	4.93	25.81	30.96
19	F	20.90	36.50	2.50	M28x1-6g	36.50	29.36	26.97	3.25	4.93	28.98	32.94
21	G	20.10	36.50	3.20	M31x1-6g	39.70	31.75	29.36	3.25	4.93	32.16	36.12
23	H	20.10	36.50	3.20	M34x1-6g	42.90	34.93	31.75	3.91	6.15	34.93	39.29
25	J	20.10	36.50	3.20	M37x1-6g	46.00	38.10	34.93	3.91	6.15	37.69	42.47





طرح کلی مونتاژ کابل نوری



دوشاخه های سری J599





[شاخه/شاخه فیبر نوری J599 با لوازم جانبی کابل فیبر نوری توصیه شده]

قطر بیرونی (میلی متر)	تعداد هسته.	استحکام کششی	مقاومت فشاری	حالت انتقال کابل نوری
3.00	1	بلند مدت 400 نیوتن	بلند مدت 2000N	S-به حالت تک اشاره دارد OM1-MM 62.5/125 OM2-MM 50/125 OM3-MM Gigabit 50/125 OM4-MM Gigabit 50/125
		کوتاه مدت 800N	کوتاه مدت 3000N
3.00	2	بلند مدت 600N	بلند مدت 2000N
		کوتاه مدت 1200N	کوتاه مدت 3000N
4.00	2	بلند مدت 800N	بلند مدت 2000N
		کوتاه مدت 1500N	کوتاه مدت 3000N
4.50	4	بلند مدت 800N	بلند مدت 2000N
		کوتاه مدت 1500N	کوتاه مدت 3000N
5.00	6	بلند مدت 800N	بلند مدت 2000N
		کوتاه مدت 1500N	کوتاه مدت 3000N
6.00	8	بلند مدت 800N	بلند مدت 2000N
		کوتاه مدت 1500N	کوتاه مدت 3000N
6.00	12	بلند مدت 800N	بلند مدت 2000N
		کوتاه مدت 1500N	کوتاه مدت 3000N
7.00	24	بلند مدت 800N	بلند مدت 2000N
		کوتاه مدت 1500N	کوتاه مدت 3000N



تعداد واقعی هسته ها، قطر بیرونی کابل نوری و استحکام کششی را می توان با توجه به نیاز مشتری سفارشی کرد.





اطلاعات سفارش





[نمونه ای از شماره مدل سفارش]



(1) J599A8/26KC02N-2LC{7}}S-L10/0.5

نشان می دهد: یک انتهایی J599A8/26KC02N-دوشاخه است، انتهای B 2 سر LC است، کابل نوری یک کابل نوری تک حالته در فضای باز است، طول کابل نوری 10 متر و طول شاخه 0.5 متر است.

(2) J599A8/26KC04N{6}}4FC-OM2-L1/0.3

نشان می‌دهد: انتهای یک پلاگ J599A8/26KC04N-، انتهای B 4 سر FC است، کابل نوری یک کابل نوری چند حالته در فضای باز 62.5/125، طول کابل نوری 1 متر و طول شاخه 0.3 متر است.



طرح کلی مونتاژ سوکت

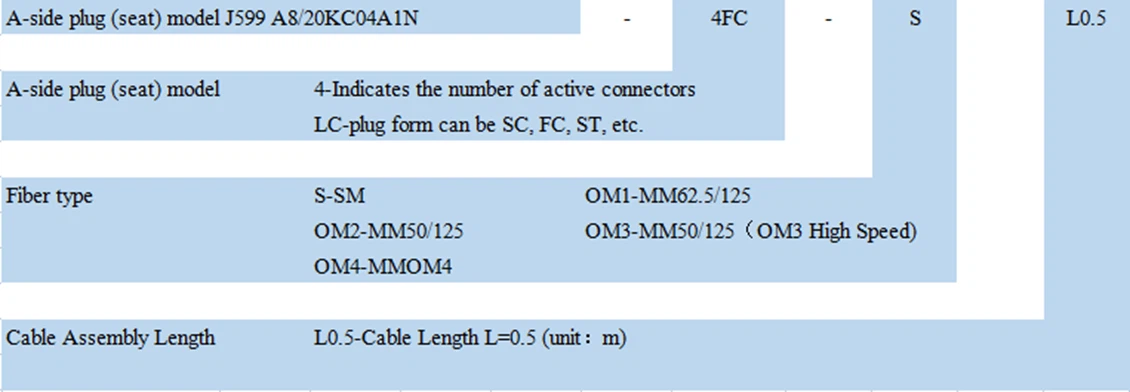

اطلاعات سفارش



[نمونه ای از شماره مدل سفارش]



(1) J599A8/20KC02A1N-2FC-S-L0.5

نشان می دهد: انتهای یک سوکت J599A8/20KC02A1N-، انتهای B 2 سر FC است، کابل نوری یک کابل نوری تک حالت- در فضای باز است، و طول کابل نوری 0.5 متر است.

(2) J599A8/20KC04A1N-4FC-OM2-L1

نشان می دهد: انتهای یک سوکت J599A8/20KC04A1N-، انتهای B 4 سر FC است، کابل نوری یک کابل نوری چند حالته در فضای باز 62.5/125 است، و طول کابل نوری 1 متر است.
